فراغات تروس فولاذية كبيرة مشكلة بالطرق المصنعون

فراغات التروس المزورة والتروس الفولاذية الكبيرة: دليل الصناعة الشامل

مقدمة لتصنيع الفراغات والعتاد مزورة

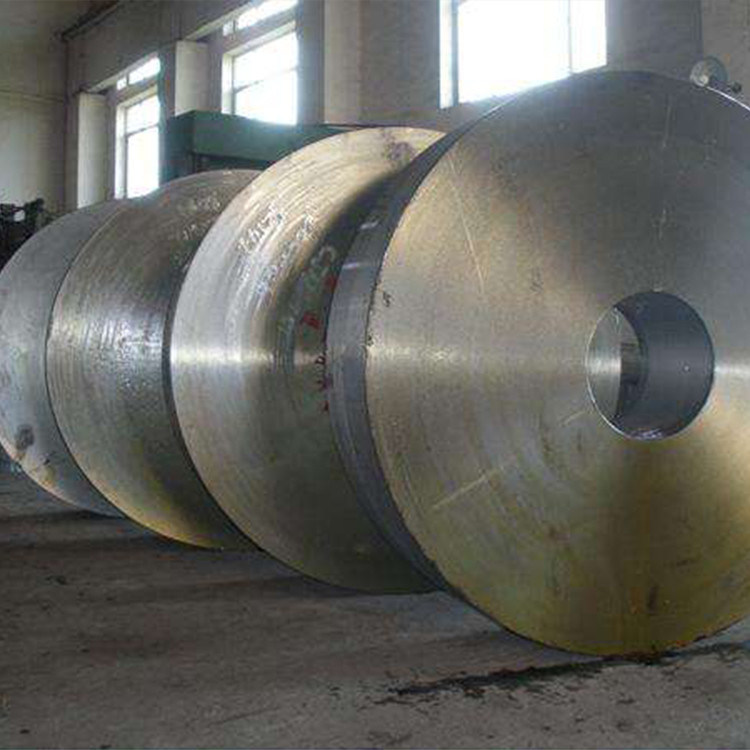

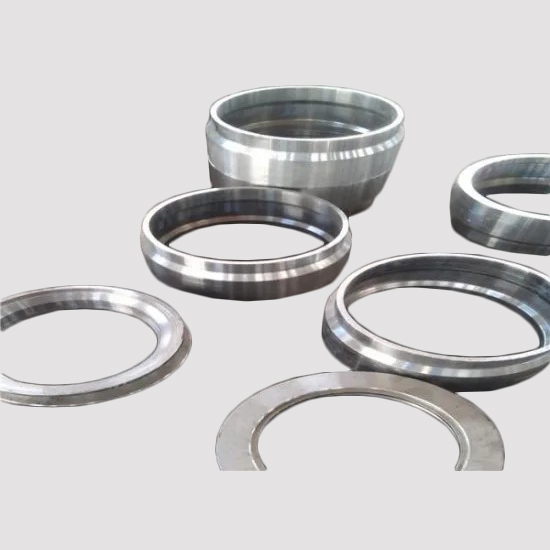

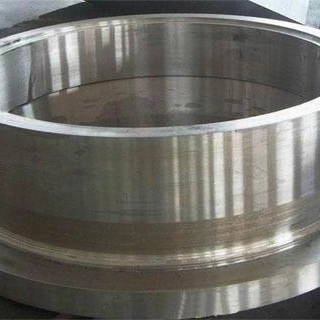

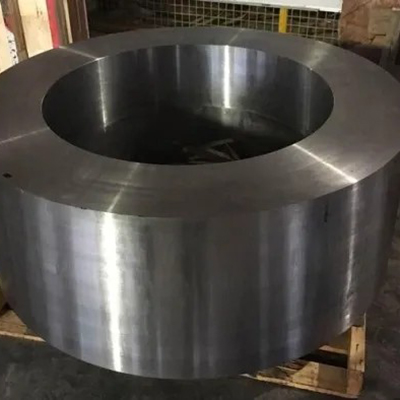

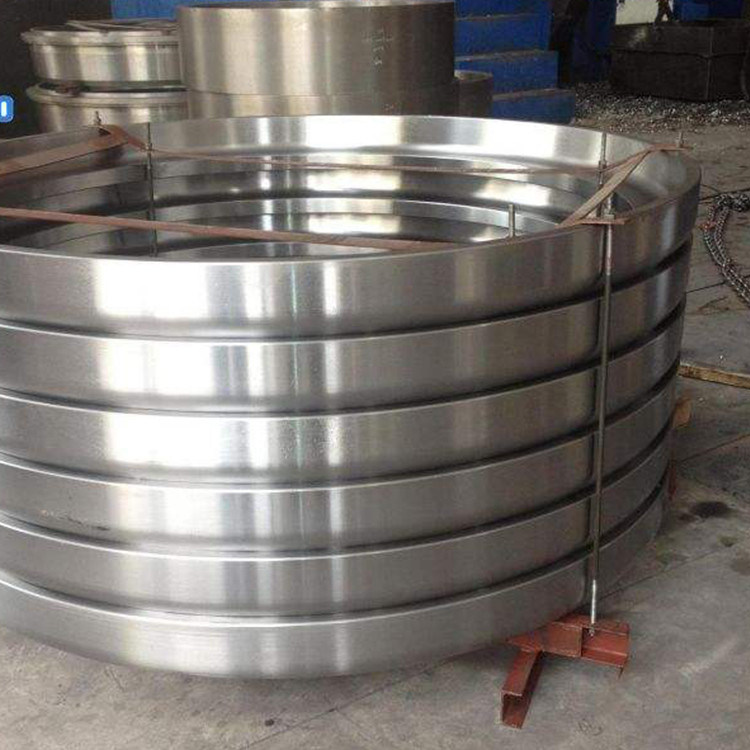

الفراغات والعتاد مزورة تمثل المكونات الأساسية في أنظمة نقل الطاقة الميكانيكية عالية الأداء. شركة جيانغين الذهبية لمعدات الماكينات المحدودة. متخصصة في تصنيع الجودة الممتازة الفراغات والعتاد مزورة و التروس الفولاذية الكبيرة ، التي تخدم الصناعات الحيوية في جميع أنحاء العالم. تتيح لنا منشأتنا التي تبلغ مساحتها 10000 متر مربع والمزودة بورش عمل موحدة تقديم مكونات مصممة بدقة تلبي المواصفات الأكثر تطلبًا.

تصنيع التروس الفولاذية الكبيرة يتطلب عمليات معقدة تحول الفولاذ الخام إلى مكونات متينة وعالية القوة قادرة على تحمل الضغوط التشغيلية الشديدة. من خلال النشر المتقدم، والحدادة، والمعالجة الحرارية، وتقنيات التصنيع الخام الدقيقة، فإننا نضمن أن كل تروس مطروقة فارغة تلبي معايير الجودة الدولية.

عملية التصنيع والمعايير الفنية

سير عمل الإنتاج الكامل

يتبع إنتاج قطع التروس الفارغة عملية صارمة متعددة المراحل مصممة لتحسين خصائص المواد ودقة الأبعاد:

• اختيار المواد: تم اختيار سبائك الفولاذ الممتازة بما في ذلك 42CrMo، و40كر، و35CrMo، و20CrMnTi بناءً على متطلبات التطبيق.
• النشر والقطع: قطع دقيق للقضبان الخام إلى أوزان محددة تتراوح من 50 كجم إلى 5000 كجم
• تزوير الساخنة: تسخين متحكم به إلى 1100 درجة مئوية - 1200 درجة مئوية يتبعه تزوير دقيق لتحقيق بنية الحبوب المثالية
• المعالجة الحرارية: عمليات التطبيع والتبريد والتلطيف والتكييف لتحقيق نطاقات صلابة HB 180-280
• الدقة بالقطع الخام: المعالجة الأولية لتحضير الأسطح لعمليات التشطيب النهائية
• فحص الجودة: اختبار الموجات فوق الصوتية (UT)، واختبار الجسيمات المغناطيسية (MT)، والتحقق من الأبعاد

جدول المواصفات الفنية

فئة المعلمة	نطاق المواصفات	معيار الصناعة
وزن قطعة واحدة	50 كجم - 5000 كجم	قابلة للتخصيص لكل تطبيق
الحد الأقصى للقطر الخارجي	ما يصل إلى 2000 ملم	أحجام أكبر متاحة عند الطلب
نطاق الوحدة	من 5 - من 40	الامتثال لمعايير ايزو 1328
درجة دقة التروس	إسو 1328 فئة 6-8	الدقة للتطبيقات القياسية
خشونة السطح	را 3.2 - 6.3 ميكرومتر	الانتهاء من ما بعد المعالجة
صلابة بعد المعالجة الحرارية	هب 180 - 280	خفف ومكيفة
تصنيف حجم الحبوب	الصف 5 أو أقل	معيار ASTM E112
مستوى الجودة الداخلية	UT/MT الفئة 2 أو أعلى	GB/T 6402، إن 10228-3

علوم المواد والمزايا المعدنية

لماذا يفوق تزوير الصب للتطبيقات الحرجة

تُظهر فراغات التروس المطروقة خصائص ميكانيكية فائقة مقارنةً ببدائل الصب بسبب التحولات المعدنية الأساسية التي تحدث أثناء عملية الحدادة:

تحسين هيكل الحبوب: تعمل عملية التشكيل الساخن على تكسير هياكل الحبوب المصبوبة وإنشاء تدفق حبيبي مكرر وموحد يتماشى مع أنماط الضغط الخاصة بالمكون. تزيد استمرارية تدفق الحبوب من مقاومة الكلال بنسبة 30-50% مقارنة بالتروس المصبوبة.

الكثافة والسلامة: يزيل الحدادة المسامية الداخلية، وتجويفات الانكماش، وشوائب الغاز الشائعة في عمليات الصب. تضمن كثافة المواد الناتجة قدرة تحمل ثابتة في جميع أنحاء الحجم الفارغ للترس.

قوة الاتجاه: تخلق عملية الحدادة خصائص متباينة الخواص حيث يتم تعظيم القوة في الاتجاهات التي تعاني من أحمال تشغيلية، وهو أمر بالغ الأهمية بشكل خاص للتروس الفولاذية الكبيرة في التطبيقات الثقيلة.

درجات المواد المشتركة والتطبيقات

درجة الصلب	الخصائص الرئيسية	التطبيقات الأولية
42CrMo	قوة عالية، مقاومة ممتازة للتعب، صلابة جيدة	علب التروس لتوربينات الرياح، ومحركات الصناعات الثقيلة
40Cr	القوة والمتانة المتوازنة، فعالة من حيث التكلفة	الآلات العامة، نقل الحركة للسيارات
35CrMo	قوة جيدة لدرجات الحرارة العالية، ومقاومة الزحف	توليد الطاقة، معدات المعالجة الكيميائية
20CrMnTi	استجابة ممتازة لتصلب الحالة، ومقاومة التآكل	التروس التفاضلية للسيارات، وأنظمة التروس الدقيقة

تطبيقات الصناعة وحلول السوق

النشر متعدد القطاعات

شركة جيانغين الذهبية لمعدات الماكينات المحدودة. توفر التروس الفارغة المطروقة والتروس الفولاذية الكبيرة عبر قطاعات صناعية متنوعة، ويمثل كل منها تحديات تشغيلية فريدة من نوعها:

توليد الطاقة: تتطلب علب التروس الرئيسية لتوربينات الرياح تروسًا حلقية ضخمة وحاملات كوكبية قادرة على التعامل مع الأحمال المتغيرة على مدار فترة خدمة تبلغ 20 عامًا. تتحمل مكوناتنا المطروقة الضغوط الدورية التي تتجاوز 10^8 دورات تحميل.

صناعة البتروكيماويات: تستخدم معدات المصافي ومنصات الحفر تروسًا فولاذية كبيرة في الضواغط والمضخات، مما يتطلب مقاومة للبيئات المسببة للتآكل والتشغيل عالي الضغط.

معالجة المعادن: تعتمد مصانع الدرفلة ومعدات الصب المستمر على فراغات التروس المطروقة لنقل عزم الدوران في ظروف درجات الحرارة العالية والأحمال الثقيلة.

البحرية وبناء السفن: تتطلب أنظمة الدفع الرئيسية وآلات السطح مكونات معتمدة تلبي معايير جمعية التصنيف (DNV، ABS، LR، BV).

الرافعة ومعدات الرفع: يعتمد شركاء مثل Konecranes على التروس المصاغة بدقة لتوفير آليات رفع آمنة وموثوقة في البيئات الصناعية وبيئات الموانئ.

محفظة الشراكة الدولية

لقد أدى التزامنا بالجودة إلى إنشاء علاقات طويلة الأمد مع مؤسسات معترف بها عالميًا:

• ريتش رايتر (السويد) - الأتمتة الصناعية ومعالجة المواد
• ألستوم (فرنسا) - توليد الطاقة والنقل بالسكك الحديدية
• Konecranes (فنلندا) - حلول الرفع ومناولة المواد
• دانييلي (إيطاليا) - هندسة مصانع المعادن
• جنرال إلكتريك (الولايات المتحدة الأمريكية) - تكنولوجيا توليد الطاقة والطيران والرعاية الصحية

معايير ضمان الجودة وإصدار الشهادات

بروتوكولات الاختبار الشامل

يخضع كل ترس فارغ لفحص صارم لضمان الامتثال للمعايير الدولية:

الاختبارات غير المدمرة: يكشف الفحص بالموجات فوق الصوتية وفقًا لمعيار GB/T 6402 أو EN 10228-3 عن الانقطاعات الداخلية. يحدد فحص الجسيمات المغناطيسية العيوب السطحية والقريبة من السطح. كلا الطريقتين تحققان الحد الأدنى من مستويات الجودة من الفئة 2.

التحقق من الأبعاد: تتحقق آلات قياس الإحداثيات (CMM) من الأشكال الهندسية الفارغة للتروس وفقًا لمواصفات التسامح ISO 1328 للملف الجانبي والحلزون وانحرافات درجة الصوت.

التحليل المعدني: يؤكد القياس الطيفي التركيب الكيميائي. يتحقق الفحص المجهري من صحة حجم الحبوب ومحتوى التضمين وتوزيع الطور. يحدد الاختبار الميكانيكي قوة الشد وقوة الخضوع وقيم مقاومة الصدمات.

الشهادة والامتثال

المعيار/الشهادة	النطاق	الصلة
ايزو 9001	نظم إدارة الجودة	أساس جميع العمليات
ISO 1328	دقة التروس الأسطوانية	التحمل تصنيع العتاد
معايير API	صناعة النفط والغاز	معدات الحفر والإنتاج
علامة CE	المطابقة الأوروبية	الوصول إلى الأسواق داخل الاتحاد الأوروبي
جمعيات التصنيف	الشهادة البحرية	الامتثال DNV، ABS، LR، BV

قدرات التخصيص والدعم الهندسي

حلول التصنيع المخصصة

بالإضافة إلى نطاقات المنتجات القياسية، JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. يقدم خدمات التخصيص الشاملة:

التعاون في التصميم: يعمل فريقنا الهندسي مباشرة مع أقسام تصميم العملاء لتحسين الأشكال الهندسية الفارغة للعتاد من أجل قابلية التصنيع والأداء. المشاركة المبكرة تقلل من المهل الزمنية وتمنع تكرارات التصميم المكلفة.

تطوير النموذج الأولي: قدرات النماذج الأولية السريعة لتقديم المنتجات الجديدة، بما في ذلك إنتاج دفعة صغيرة للاختبار والتحقق من الصحة قبل التصنيع على نطاق واسع.

الإنتاج المرن: تستوعب أنظمة التصنيع كلا من الطلبات المتكررة ذات الحجم الكبير والمكونات المخصصة لمرة واحدة لتطبيقات الصيانة والإصلاح والتجديد (MRO).

سلسلة التوريد والتميز اللوجستي

يضمن الموقع الاستراتيجي والشبكات اللوجستية الراسخة تسليم التروس الفولاذية الكبيرة وفراغات التروس المطروقة في الوقت المناسب إلى الوجهات العالمية. تتضمن إدارة سلسلة التوريد لدينا ما يلي:

• إمكانية تتبع المواد الخام من مصانع الصلب المعتمدة
• إدارة المخزون قيد التشغيل للأحجام القياسية
• التعبئة والتغليف الواقية للشحن البحري والجوي
• حزم الوثائق بما في ذلك شهادات المواد وتقارير الاختبار وإعلانات الامتثال
• الدعم الفني بعد البيع واستشارة الخدمة الميدانية

الأسئلة الشائعة

ما هو الفرق بين فراغات التروس المزورة وفراغات التروس المصبوبة؟

تختلف فراغات التروس المزورة وفراغات التروس المصبوبة بشكل أساسي في عمليات التصنيع وخصائص المواد الناتجة. يتضمن الحدادة تشكيل المعدن تحت ضغط عالٍ وهو صلب، عادة عند درجات حرارة مرتفعة تتراوح بين 1100 درجة مئوية و1200 درجة مئوية. تعمل هذه العملية على تحسين بنية الحبوب، وإزالة الفراغات الداخلية، وإنشاء قوة اتجاهية تتماشى مع الضغوط التشغيلية.

يتضمن الصب صب المعدن المنصهر في قوالب، مما قد يؤدي إلى المسامية وتجويف الانكماش وهياكل الحبوب غير المنتظمة. بالنسبة للتطبيقات المهمة مثل علب التروس لتوربينات الرياح أو أنظمة الدفع البحرية، توفر فراغات التروس المطروقة مقاومة أعلى للتعب بنسبة 30-50% ومتانة فائقة للصدمات. في حين أن الصب قد يوفر مزايا من حيث التكلفة للأشكال الكبيرة والمعقدة في التطبيقات منخفضة الضغط، إلا أن الحدادة تظل الطريقة المفضلة للتروس الفولاذية الكبيرة المعرضة للتحميل الدوري ونقل عزم الدوران العالي.

يجب أن يأخذ الاختيار بين الحدادة والصب في الاعتبار الأحمال التشغيلية وعمر الخدمة المطلوب وعوامل السلامة والتكلفة الإجمالية للملكية بما في ذلك فترات الصيانة والاستبدال.

كيف أختار درجة المادة المناسبة لتطبيق التروس الفولاذية الكبيرة؟

يتطلب اختيار المواد للتروس الفولاذية الكبيرة تقييمًا منهجيًا لمعايير التشغيل والظروف البيئية. ابدأ بتحليل متطلبات عزم الدوران وسرعة الدوران ودورة العمل لتطبيقك. بالنسبة إلى التطبيقات ذات عزم الدوران العالي والسرعة المنخفضة مثل معدات التعدين أو مطاحن الأسمنت، يوفر 42CrMo قوة وصلابة ممتازة.

ضع في اعتبارك العوامل البيئية بما في ذلك نطاقات درجة حرارة التشغيل والتعرض للوسائط المسببة للتآكل. بالنسبة لتطبيقات درجات الحرارة المرتفعة في توليد الطاقة، يوفر 35CrMo مقاومة فائقة للزحف. إذا كانت صلابة السطح ومقاومة التآكل من الأولويات، كما هو الحال في أنظمة التروس الدقيقة، فإن 20CrMnTi يستجيب بشكل ممتاز لمعالجات تصلب العلبة.

قم بتقييم التكلفة الإجمالية بما في ذلك شراء المواد، ووقت التشغيل الآلي، وتعقيد المعالجة الحرارية، وعمر الخدمة المتوقع. شركة جيانغين الذهبية لمعدات الماكينات المحدودة. توفر خدمات استشارية بشأن المواد، مع الاستفادة من خبرتنا في توريد Rich Reiter وAlstom وجنرال إلكتريك للتوصية بالدرجات المثالية لسيناريوهات صناعية محددة. نحن نحتفظ بسجلات مفصلة لأداء المواد عبر التطبيقات المختلفة لدعم قرارات الاختيار المستندة إلى البيانات.

ما هي عمليات المعالجة الحرارية الضرورية لمتانة فراغات التروس المزورة؟

تعمل المعالجة الحرارية على تحويل الخواص الميكانيكية لفراغات التروس المطروقة، وتحويل المواد الخام المطروقة إلى مكونات قادرة على تحمل الضغوط التشغيلية. يتضمن تسلسل العملية القياسي التطبيع، والتبريد، والتلطيف، على الرغم من أن بعض التطبيقات المحددة قد تتطلب تغييرات.

تتضمن عملية التطبيع التسخين إلى ما يقرب من 850-900 درجة مئوية يليها تبريد الهواء، مما يؤدي إلى تحسين بنية الحبوب وتحسين القدرة على التشغيل الآلي. يعمل التبريد على تبريد المادة بسرعة من درجة حرارة الأوستنيت، عادة في محاليل الزيت أو البوليمر، لتحقيق صلابة وقوة عالية. ومع ذلك، فإن المواد المسقية هشة وتتطلب التقسية.

تعمل عملية التقسية على إعادة تسخين المادة إلى 500-650 درجة مئوية، مما يقلل من الهشاشة مع الحفاظ على قوة كبيرة. بالنسبة للتروس الفولاذية الكبيرة التي تتطلب صلابة السطح مع قلوب صلبة، فإن عمليات تصلب العلبة مثل الكربنة أو النيترة تخلق أسطحًا مقاومة للتآكل مع الحفاظ على مقاومة الصدمات في القلب.

تستخدم مرافق المعالجة الحرارية الخاصة بنا أفرانًا يتم التحكم فيها عن طريق الكمبيوتر مع التحكم الدقيق في الجو وإدارة معدل التبريد. ويضمن ذلك نتائج متسقة عبر الإنتاج المجمع ويقلل من التشوه الذي قد يؤثر على عمليات المعالجة اللاحقة. يمكن للمعالجة الحرارية المناسبة إطالة عمر خدمة التروس بنسبة 300-500% مقارنة بالمكونات غير الصلبة.

ما هي شهادات الجودة التي يجب أن أبحث عنها عند شراء قطع التروس المزورة؟

تعتبر شهادة الجودة بمثابة دليل موضوعي على قدرة الشركة المصنعة على إنتاج منتجات مطابقة باستمرار. بالنسبة لفراغات التروس المطروقة، تشمل الشهادات الأساسية ISO 9001 لأنظمة إدارة الجودة، والتي تضمن العمليات الموثقة وأطر التحسين المستمر.

تحمل الشهادات الخاصة بالصناعة وزنًا إضافيًا. تنطبق مواصفات API على تطبيقات النفط والغاز، في حين أن موافقات جمعية التصنيف (DNV، ABS، Lloyd's Register، Bureau Veritas) إلزامية للتروس الفولاذية البحرية الكبيرة. توضح شهادة ISO 1328 القدرة على تحقيق درجات دقة التروس المحددة.

يجب أن تتضمن شهادات المواد تقارير اختبار المطاحن (MTRs) التي تتحقق من التركيب الكيميائي والخواص الميكانيكية. شهادات الاختبار غير الاتلافي من المختبرات المعتمدة تؤكد السلامة الداخلية. بالنسبة للمشاريع الدولية، تشير علامة CE إلى الامتثال لتوجيهات السلامة الأوروبية.

شركة جيانغين الذهبية لمعدات الماكينات المحدودة. تحتفظ بحزم شهادات شاملة وترحب بعمليات تدقيق العملاء لأنظمة الجودة لدينا. تُظهر شراكاتنا مع Alstom وDanieli وKonecranes قدرتنا على تلبية متطلبات التوثيق والتتبع الصارمة لمصنعي المعدات الأصلية العالميين.

ما هي مدة مهلة التصنيع النموذجية للتروس الفولاذية الكبيرة المخصصة؟

تختلف فترات التصنيع للتروس الفولاذية الكبيرة المخصصة بناءً على التعقيد وتوافر المواد وجدولة الإنتاج الحالية. عادةً ما تتطلب فراغات التروس القياسية المزورة في المواد الشائعة من 4 إلى 6 أسابيع من تأكيد الطلب حتى التسليم. ويشمل ذلك شراء المواد، وعمليات الحدادة، والمعالجة الحرارية، والتصنيع الخام، وفحص الجودة.

قد تؤدي الأشكال الهندسية المعقدة أو درجات المواد المتخصصة إلى تمديد فترات الإنتاج إلى 8-12 أسبوعًا، خاصة إذا كانت هناك حاجة إلى أدوات مخصصة أو دورات معالجة حرارية متخصصة. غالبًا ما تتطلب مكونات النموذج الأولي أو المادة الأولى وقتًا إضافيًا لتطوير العملية وموافقة العميل.

تتوفر خيارات التسليم السريع لحالات الصيانة الحرجة، على الرغم من أنها قد تؤدي إلى تكاليف إضافية. نوصي بالحفاظ على المخزون الاستراتيجي للمكونات عالية الاستخدام لتقليل مخاطر التوقف التشغيلي.

بالنسبة لتخطيط المشروع، نقدم جداول إنتاج مفصلة عند تأكيد الطلب، مع تحديثات هامة طوال فترة التصنيع. لقد أدت خبرتنا في توريد منتجات شركة جنرال إلكتريك وغيرها من العملاء المتطلبين إلى تحسين دقة الجدولة لدينا وأداء التسليم في الوقت المحدد إلى مستويات رائدة في الصناعة.

ما هي أوضاع الفشل الأكثر شيوعًا في فراغات التروس المزورة وكيف يمكن منعها؟

يتيح فهم أوضاع الفشل إمكانية التصميم الاستباقي واستراتيجيات الصيانة. تشمل حالات الفشل الأكثر شيوعًا في التروس الفولاذية الكبيرة إجهاد التنقر، وإجهاد الانحناء، والجرجر، والتنقيط الدقيق.

يظهر إجهاد الحفر على شكل إزالة المواد السطحية بسبب ضغوط التلامس المتكررة، والتي تحدث عادةً بعد 10^6 إلى 10^8 دورات تحميل. تشمل استراتيجيات الوقاية ضمان صلابة السطح الكافية من خلال المعالجة الحرارية المناسبة، والحفاظ على أنظمة التشحيم النظيفة، والتصميم لمستويات ضغط الاتصال المناسبة.

يؤدي إجهاد الانحناء إلى حدوث تشققات في جذور الأسنان ناتجة عن تركيزات الإجهاد. يؤدي التزوير عالي الجودة مع اتجاه تدفق الحبوب الأمثل إلى تحسين مقاومة إجهاد الانحناء بشكل كبير. يعمل التصميم المناسب لنصف قطر الشرائح والمعالجات السطحية للطلقات على تعزيز المتانة.

ينتج الجرجر عن اللحام الموضعي والتمزق تحت ظروف الحمل ودرجة الحرارة العالية. إن اختيار المواد ذات الإضافات المتوافقة المضادة للجرجر في مواد التشحيم وضمان جودة تشطيب السطح المناسبة يمنع وضع الفشل الكارثي هذا.

يحدث Micropetting في التطبيقات عالية السرعة مع ظروف محددة لسمك طبقة التشحيم. تساعد الطلاءات السطحية ودرجات المواد المتقدمة ذات المحتوى الكربوني الأمثل على تخفيف هذه المشكلة.

يكشف الفحص المنتظم باستخدام اختبار الجسيمات المغناطيسية ومراقبة الاهتزاز عن الضرر في المرحلة المبكرة قبل حدوث الفشل الكارثي. شركة جيانغين الذهبية لمعدات الماكينات المحدودة. يوفر التوجيه الفني بشأن فترات الصيانة وإجراءات الفحص بناءً على دورات العمل الخاصة بالتطبيق.

هل يمكن إصلاح أو إعادة تصنيع قطع التروس الفارغة المزورة بعد تآكلها أثناء الخدمة؟

توفر إعادة تصنيع التروس الفولاذية الكبيرة مزايا كبيرة من حيث التكلفة والاستدامة مقارنةً بالاستبدال الكامل. تعتمد الجدوى على مدى الضرر وتصميم المكونات الأصلية.

غالبًا ما يمكن معالجة التآكل السطحي والتنقر البسيط من خلال إعادة الطحن لإزالة المواد التالفة واستعادة ملامح الأسنان. يؤدي هذا الأسلوب إلى تقليل قطر التروس قليلاً، مما يتطلب تقييم توافق المسافة المركزية في مجموعة علبة التروس. قد تكون دورات إعادة الطحن المتعددة ممكنة على مدار عمر المكون.

قد تتطلب الأضرار الأكثر خطورة مثل كسر الأسنان أو التشقق الشديد إصلاح اللحام متبوعًا بإعادة التشغيل والمعالجة الحرارية. تعمل إجراءات اللحام المتخصصة باستخدام مواد حشو متوافقة ودرجات حرارة التسخين المسبق/التداخل التي يتم التحكم فيها على استعادة السلامة الهيكلية.

في بعض الحالات، يمكن استبدال فراغات التروس الفردية ضمن مجموعات متعددة التروس، على الرغم من أن هذا يتطلب مطابقة دقيقة للمكون البديل لأنماط التآكل الموجودة في التروس المتشابكة.

شركة جيانغين الذهبية لمعدات الماكينات المحدودة. تقدم خدمات الفحص وإعادة التصنيع، وتقييم المكونات التالفة لتحديد نهج الترميم الأكثر فعالية من حيث التكلفة. تتيح قدراتنا في مجال التشكيل تصنيع المقاطع البديلة للتكامل مع المكونات التي تم إنقاذها، مما يؤدي إلى تحسين إجمالي تكاليف الترميم مع الحفاظ على مواصفات الأداء الأصلية.
